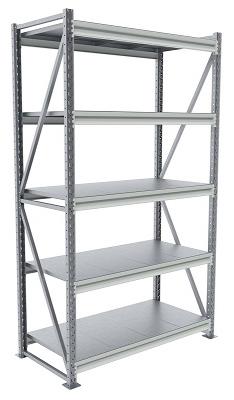

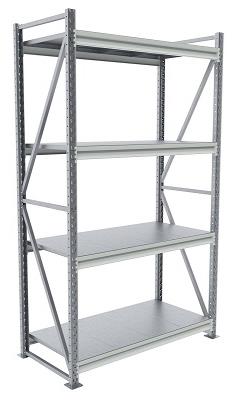

Грузовые складские стеллажи СГР.
Данная модель стеллажа состоит из вертикальных рам с перфорацией кратной 50 мм, горизонтальных балок и наборного настила из полок, которые вместе образуют ярусы.
Балки имеют Z-образного профиль различных толщин (подбираются под необходимые нагрузки).
Крепление балок осуществляется с использованием болтового соединения М8, по два болта с каждой стороны.
Полки– изготавливаются из металлического листа толщиной 0,6 и 0,7 мм. Ширина полки 300 мм, длина 500, 600, 700, 1000 мм.
Распределённая нагрузка на полку из оцинкованного металла - 80кг, из окрашенного металла - 80 и 120 кг.
Предельная нагрузка на одну секцию со сварными рамами– до 3200 кг.
Для того чтобы установить несколько стеллажей в линию, балку следующей секции можно крепить к раме предыдущей.
| Наименование | Особенности | Высота, мм | Длина, мм | Глубина, мм | к-во полок, шт | Цена, руб. с НДС |
|
СГР-01 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1000 |
500 |
4 |
13 767
|
|
СГР-01м (металлический настил RAL 7035 ) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1000 |
500 |
4 |
13 767
|
|
СГР-02 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1000 |
600 |
4 |
14 677
|
|
СГР-02м (металлический настил RAL 7035 ) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1000 |
600 |
4 |
14 677
|
 СГР-03 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1000 |
700 |
4 |
16 875
|
|
СГР-03м (металлический настил RAL 7035 ) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1000 |
700 |
4 |
16 875
|
|
СГР-04 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1000 |
1000 |
4 |
19 073
|
|
СГР-04м (металлический настил RAL 7035 ) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1000 |
1000 |
4 |
19 073
|
|
СГР-05 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1300 |
500 |
4 |
16 041
|
|
CГР-05м (металлический настил RAL 7035 ) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1300 |
500 |
4 |
16041
|
|
СГР-06 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1300 |
600 |
4 |
17 210
|
|
СГР-06м (металлический настил RAL 7035 ) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1300 |
600 |
4 |
17 210
|
|
CГР-07 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1300 |
700 |
4 |
20 104
|
|
СГР-07м (металлический настил RAL 7035 ) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1300 |
700 |
4 |
20 104
|
|
CГР-08 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1300 |
1000 |
4 |
22 918
|
|
СГР-08м (металлический настил RAL 7035 ) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1300 |
1000 |
4 |
22 918
|
|
CГР-09 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1600 |
500 |
4 |
18 476
|
|
СГР-09м (металлический настил RAL 7035 ) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1600 |
500 |
4 |
18 476
|
|
CГР-10 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1600 |
600 |
4 |
19 904
|
|
СГР-10м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1600 |
600 |
4 |
19 904
|
|
CГР-11 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1600 |
700 |
4 |
23 495
|
|
СГР-11м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1600 |
700 |
4 |
23 495
|
|
CГР-12 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1600 |
1000 |
4 |
26 924
|
|
CГР-12м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1600 |
1000 |
4 |
26 924
|
|
CГР-13 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1900 |
500 |
4 |
22 812
|
|
CГР-13м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1900 |
500 |
4 |
22 812
|
|
CГР-14 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1900 |
600 |
4 |
24 500
|
|
CГР-14м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1900 |
600 |
4 |
24 500
|
|
CГР-15 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1900 |
700 |
4 |
28 787
|
|
CГР-15м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1900 |
700 |
4 |
28 787
|
|
CГР-16 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1900 |
1000 |
4 |
32 832
|
|
CГР-16м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
1900 |
1000 |
4 |
32 832
|
|
CГР-17 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
2200 |
500 |
4 |
25 800
|
|
CГР-17м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
2200 |
500 |
4 |
25 800
|
|
CГР-18 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
2200 |
600 |
4 |
27 750
|
|
CГР-18м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
2200 |
600 |
4 |
27 750
|
|
CГР-19 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
2200 |
700 |
4 |
32 740
|
|
CГР-19м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
2200 |
700 |
4 |
32 740
|
|
CГР-20 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
2200 |
1000 |
4 |
37 400
|
|
CГР-20м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
1500 |
2200 |
1000 |
4 |
37 400
|
|
СГР-21 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1000 |
500 |
4 |
14 230
|
|
СГР-21м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1000 |
500 |
4 |
14 230
|
|
СГР-22 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1000 |
600 |
4 |
15 160
|
|
СГР-22м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1000 |
600 |
4 |
15 160
|
|
СГР-23 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1000 |
700 |
4 |
17 360
|
|
СГР-23м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1000 |
700 |
4 |
17 360
|
|
СГР-24 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1000 |
1000 |
4 |
19 930
|
|
СГР-24м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1000 |
1000 |
4 |
19 930
|
|
СГР-25 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1300 |
500 |
4 |
16 510
|
|
СГР-25м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1300 |
500 |
4 |
16 510
|
|
СГР-26 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1300 |
600 |
4 |
17 690
|
|
СГР-26м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1300 |
600 |
4 |
17 690
|
|
СГР-27 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1300 |
700 |
4 |
20 590
|
|
СГР-27м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1300 |
700 |
4 |
20 590
|
|
СГР-28 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1300 |
1000 |
4 |
23 770
|
|
СГР-28м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1300 |
1000 |
4 |
23 770
|
|
СГР-29 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1600 |
500 |
4 |
18 940
|
|
СГР-29м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1600 |
500 |
4 |
18 940
|
|
СГР-30 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1600 |
600 |
4 |
20 390
|
|
СГР-30м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1600 |
600 |
4 |
20 390
|
|
СГР-31 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1600 |
700 |
4 |
23 980
|
|
СГР-31м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1600 |
700 |
4 |
23 980
|
|
СГР-32 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1600 |
1000 |
4 |
27 780
|
|
СГР-32м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1600 |
1000 |
4 |
27 780
|
|
СГР-33 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1900 |
500 |
4 |
23 280
|
|
СГР-33м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1900 |
500 |
4 |
23 280
|
|
СГР-34 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1900 |
600 |
4 |
24 980
|
|
СГР-34м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1900 |
600 |
4 |
24 980
|
|
СГР-35 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1900 |
700 |
4 |
29 270
|
|
СГР-35м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1900 |
700 |
4 |
29 270
|
|
СГР-36 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1900 |
1000 |
4 |
33 690
|
|
СГР-36м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
1900 |
1000 |
4 |
33 690
|
|
СГР-37 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
2200 |
500 |
4 |
26 270
|
|
СГР-37м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
2200 |
500 |
4 |
26 270
|
|
СГР-38 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
2200 |
600 |
4 |
28 240
|
|
СГР-38м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
2200 |
600 |
4 |
28 240
|
|
СГР-39 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
2200 |
700 |
4 |
33 220
|
|
СГР-39м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
2200 |
700 |
4 |
33 220
|
|
СГР-40 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
2200 |
1000 |
4 |
38 260
|
|
СГР-40м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2000 |
2200 |
1000 |
4 |
38 260
|
|
СГР-41 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1000 |
500 |
4 |
15 430
|
|
СГР-41м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1000 |
500 |
4 |
15 430
|
|
СГР-42 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1000 |
600 |
4 |
16 400
|
|
СГР-42м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1000 |
600 |
4 |
16 400
|
|
СГР-43 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1000 |
700 |
4 |
18 630
|
|
СГР-43м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1000 |
700 |
4 |
18 630
|
|
СГР-44 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1000 |
1000 |
4 |
21 700
|
|
СГР-44м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1000 |
1000 |
4 |
21 700
|
|
СГР-45 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1300 |
500 |
4 |
17 700
|
|
СГР-45м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1300 |
500 |
4 |
17 700
|
|
СГР-46 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1300 |
600 |
4 |
18 930
|
|
СГР-46м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1300 |
600 |
4 |
18 930
|
|
СГР-47 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1300 |
700 |
4 |
21 850
|
|
СГР-47м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1300 |
700 |
4 |
21 850
|
|
СГР-48 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1300 |
1000 |
4 |
25 550
|
|
СГР-48м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1300 |
1000 |
4 |
25 550
|
|
СГР-49 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1600 |
500 |
4 |
20 140
|
|
СГР-49м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1600 |
500 |
4 |
20 140
|
|
СГР-50 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1600 |
600 |
4 |
21 620
|
|
СГР-50м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1600 |
600 |
4 |
21 620
|
|
СГР-51 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1600 |
700 |
4 |
25 250
|
|
СГР-51м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1600 |
700 |
4 |
25 250
|
|
СГР-52 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1600 |
1000 |
4 |
29 550
|
|
СГР-52м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1600 |
1000 |
4 |
29 550
|
|
СГР-53 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1900 |
500 |
4 |
24 480
|
|
СГР-53м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1900 |
500 |
4 |
24 480
|
|
СГР-54 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1900 |
600 |
4 |
26 220
|
|
СГР-54м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1900 |
600 |
4 |
26 220
|
|
СГР-55 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1900 |
700 |
4 |
30 540
|
|
СГР-55м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1900 |
700 |
4 |
30 540
|
|
СГР-56 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1900 |
1000 |
4 |
35 460
|
|
СГР-56м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
1900 |
1000 |
4 |
35 460
|
|
СГР-57 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
2200 |
500 |
4 |
27 470
|
|
СГР-57м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
2200 |
500 |
4 |
27 470
|
|
СГР-58 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
2200 |
600 |
4 |
29 470
|
|
СГР-58м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
2200 |
600 |
4 |
29 470
|
|
СГР-59 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
2200 |
700 |
4 |
34 490
|
|
СГР-59м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
2200 |
700 |
4 |
34 490
|
|
СГР-60 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
2200 |
1000 |
4 |
40 030
|
|
СГР-60м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
2500 |
2200 |
1000 |
4 |
40 030
|
|
СГР-61 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1000 |
500 |
5 |
19 380
|
|
СГР-61м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1000 |
500 |
5 |
19 380
|
|
СГР-62 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1000 |
600 |
5 |
20 570
|
|
СГР-62м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1000 |
600 |
5 |
20 570
|
|
СГР-63 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1000 |
700 |
5 |
23 540
|
|
СГР-63м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1000 |
700 |
5 |
23 540
|
|
СГР-64 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1000 |
1000 |
5 |
26 890
|
|
СГР-64м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1000 |
1000 |
5 |
26 890
|
|
СГР-65 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1300 |
500 |
5 |
22 226
|
|
СГР-65м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1300 |
500 |
5 |
22 226
|
|
СГР-66 оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1300 |
600 |
5 |
23 740
|
|
СГР-66м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1300 |
600 |
5 |
23 740
|
|
СГР-67 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1300 |
700 |
5 |
27 580
|
|
СГР-67м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1300 |
700 |
5 |
27 580
|
|
СГР-68 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1300 |
1000 |
5 |
31 700
|
|
СГР-68м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1300 |
1000 |
5 |
31 700
|
|
СГР-69 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1600 |
500 |
5 |
25 270
|
|
СГР-69м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1600 |
500 |
5 |
25 270
|
|
СГР-70 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1600 |
600 |
5 |
27 100
|
|
СГР-70м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1600 |
600 |
5 |
27 100
|
|
СГР-71 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1600 |
700 |
5 |
31 820
|
|
СГР-71м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1600 |
700 |
5 |
31 820
|
|
СГР-72 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1600 |
1000 |
5 |
36 700
|
|
СГР-72м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1600 |
1000 |
5 |
36 700
|
|
СГР-73 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1900 |
500 |
5 |
30 690
|
|
СГР-73м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1900 |
500 |
5 |
30 690
|
|
СГР-74 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1900 |
600 |
5 |
32 850
|
|
СГР-74м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1900 |
600 |
5 |
32 850
|
|
СГР-75 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1900 |
700 |
5 |
38 440
|
|
СГР-75м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1900 |
700 |
5 |
38 440
|
|
СГР-76 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1900 |
1000 |
5 |
44 096
|
|
СГР-76м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
1900 |
1000 |
5 |
44 096
|
|
СГР-77 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
2200 |
500 |
5 |
34 430
|
|
СГР-77м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
2200 |
500 |
5 |
34 430
|
|
СГР-78 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
2200 |
600 |
5 |
36 920
|
|
СГР-78м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
2200 |
600 |
5 |
36 920
|
|
СГР-79 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
2200 |
700 |
5 |
43 380
|
|
СГР-79м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
2200 |
700 |
5 |
43 380
|
|
СГР-80 (оцинкованный настил) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
2200 |
1000 |
5 |
49 800
|
|
СГР-80м (металлический настил RAL 7035) |
СГР стеллаж с нагрузкой на полку до 400 кг |
3000 |
2200 |
1000 |
5 |
49 800
|
| Рама | 1500 |
500 |
2 415 | |||
| 1500 |
600 |
2 481
|
||||
| 1500 |
700 |
2 535
|
||||
| 1500 |
1000 |
2 711
|
||||
| 2000 |
500 |
2 650
|
||||
| 2000 |
600 |
2 726
|
||||
| 2000 |
700 |
2 780
|
||||
| 2000 |
1000 |
3 141
|
||||
| 2500 |
500 |
3 249
|
||||
| 2500 |
600 |
3 343
|
||||
| 2500 |
700 |
3 413
|
||||
| 2500 |
1000 |
4 027
|
||||
| 3000 |
500 |
4 107
|
||||
| 3000 |
600 |
4 216
|
||||
| 3000 |
700 |
4 397
|
||||
| 3000 |
1000 |
4 917
|
||||
| Балка | 900 |
512
|
||||
| 1200 |
594
|
|||||
| 1500 |
697
|
|||||
| 1800 |
1037
|
|||||
| 2100 |
1 210
|
|||||
| Полка (оцинкованная) | 500 |
300 |
404
|
|||
| 600 |
468
|
|||||
| 700 |
643
|
|||||
| 1000 |
797
|
|||||
| Полка (металлическая RAL 7035) | 500 |
300 |
404
|
|||
| 600 |
468
|
|||||
| 700 |
643
|
|||||
| 1000 |
797
|
Данная модель стеллажа состоит из вертикальных рам с перфорацией кратной 50 мм, горизонтальных балок и наборного настила из полок, которые вместе образуют ярусы. Балки имеют Z-образного профиль различных толщин (подбираются под необходимые нагрузки). Крепление балок осуществляется с использованием болтового соединения М8, по два болта с каждой стороны. Полки– изготавливаются из металлического листа толщиной 0,6 и 0,7 мм. Ширина полки 300 мм, длина 500, 600, 700, 1000 мм. Распределённая нагрузка на полку из оцинкованного металла - 80кг, из окрашенного металла - 80 и 120 кг. Предельная нагрузка на одну секцию со сварными рамами– до 3200 кг. Для того чтобы установить несколько стеллажей в линию, балку следующей секции можно крепить к раме предыдущей.
Таблица балок с нагрузочными характеристиками
Указана распределенная нагрузка на ярус из двух балок, при этом необходимо следить за допустимой нагрузкой на полку.
|
Длина, мм |
Обозначение при толщине Z профиля, мм |
||||
|
1,0 |
1,2 |
1,5 |
2,0 |
|
|
|
900 |
Балка Z 900 1,0 (650) |
Балка Z 900 1,2 (950) |
Балка Z 900 1,5(1000) |
|
|
|
1200 |
Балка Z 1200 1,0 (600) |
Балка Z 1200 1,2 (700) |
Балка Z 1200 1,5 (850) |
|
|
|
1500 |
Балка Z 1500 1,0 (400) |
Балка Z 1500 1,2 (550) |
Балка Z 1500 1,5 (700) |
Балка Z 1500 2,0 (850) |
|
|
1800 |
Балка Z 1800 1,0 (300) |
Балка Z 1800 1,2(450) |
Балка Z 1800 1,5 (600) |
Балка Z 1800 2,0 (800) |
|
|
2100 |
Балка Z 2100 1,0 (250) |
Балка Z 2100 1,2 (350) |
Балка Z 2100 1,5 (450) |
Балка Z 2100 2,0 (600) |
|
|
2400 |
|
Балка Z 2400 1,2 (250) |
Балка Z 2400 1,5 (350) |
Балка Z 2400 2,0 (400) |
|
|
|
|
||||
|
Маркировка профиля |
- |
* |
* * |
* * * |
|
|
Цвет упаковки |
Черный |
Прозрачный |
Красный |
Синий |
|
